====產品介紹====
變壓器智能測控裝置是一種專為干式變壓器定制的溫控器。此裝置特點為抗擾能力極強、輸出觸點出容量大、功能齊全、彩色液晶顯示界面圖文并茂、設置簡單、易操作；具有可靠的EMC,EMI性能。測溫傳感器可定制，使用常規的PT100測溫。干式變壓器智能測溫裝置為落地式安裝。該產品在高電壓、強電磁干擾等特殊環境下測溫有著獨特的技術優勢。
① 裝置具有最多8路PT100測溫，最多2路PTC跳閘保護?？筛鶕?jù)需要配置。 ② 1路RS485通信，MODBUS RTU協議。 ③ 1路風機控制，默認觸點容量5A/250VAC，可選大功率?？赏ㄟ^(guò)觸摸按鍵手動控制風機運行。 ④ 1路門開關信號輸入。 ⑤ 8路繼電器輸出，可用于開門報警輸出、超溫報警輸出、超溫跳閘輸出、裝置故障報警輸出、鐵芯報警輸出、失電報警輸出、風機遠傳輸出、風機故障輸出，輸出干接點，觸點容量5A/AC250V(可選5A/DC220V)。具體配置按實際訂單和接線圖。
產品特點
① 防護等級為IP4x ② 觸點輸出容量大。 ③ 配置5寸，彩色液晶觸摸式顯示屏。 ④ 溫控器使用ARM體系架構的CPU，數據處理能力強、系統穩定。 ⑤ 溫控器的電路板設計理念為模塊化設計，強弱電分離，避免空間串?dāng)_。 ⑥ 溫控器內含時鐘芯片、帶時標歷史數據存儲。 ⑦ RS485通訊功能，通訊協議是國際開放的標準規約Modbus-RTU。
以下為部分參數介紹，具體可根據客戶需求定制化，需要詳細資料和詢價請聯系公司電話：0591-83846499
技術指標
| 工作電源: | 220VAC (-15%～+10%），可選DC電源。 |
| 工作頻率: | 50Hz或60Hz（±2Hz）（交流工作電源） |
| 測溫范圍: | -40.0℃～200℃ |
| 分 辨 率: | 0.1℃ |
| 測量精度: | ±1%FS(溫控器0.5級；傳感器B級) |
| 控制誤差: | ≤±0.5℃ |
| 安裝方式: | 落地式 |
| 柜體尺寸: | 1500mmx600mmx400mm（高x寬x深） |
| 控制觸點容量: | 5A/AC250V(可選DC220V) |
| 風機觸點容量: | 5A/AC250V(COSφ=0.4)，可選大功率三相風機控制觸點。 |
| 溫度補償范圍: | -19.9℃ ～ +19.9℃ |
| 測溫路數: | 最大8路 ,PTC監測2路 |
| 工作環境： | 環境溫度：-25℃～+55℃ 環境濕度：≤95%(25℃) |
| 質量體系: | ISO9001:2015國際質量管理體系認證 |
| 生產標準: | JB/T7631-2016《變壓器用電子溫控器》行業標準 |
| 檢驗標準: | IEC61000-4:2005 國際標準，GB/T17626-2008《電磁兼容試驗和測量技術》標準 |
====尺寸====

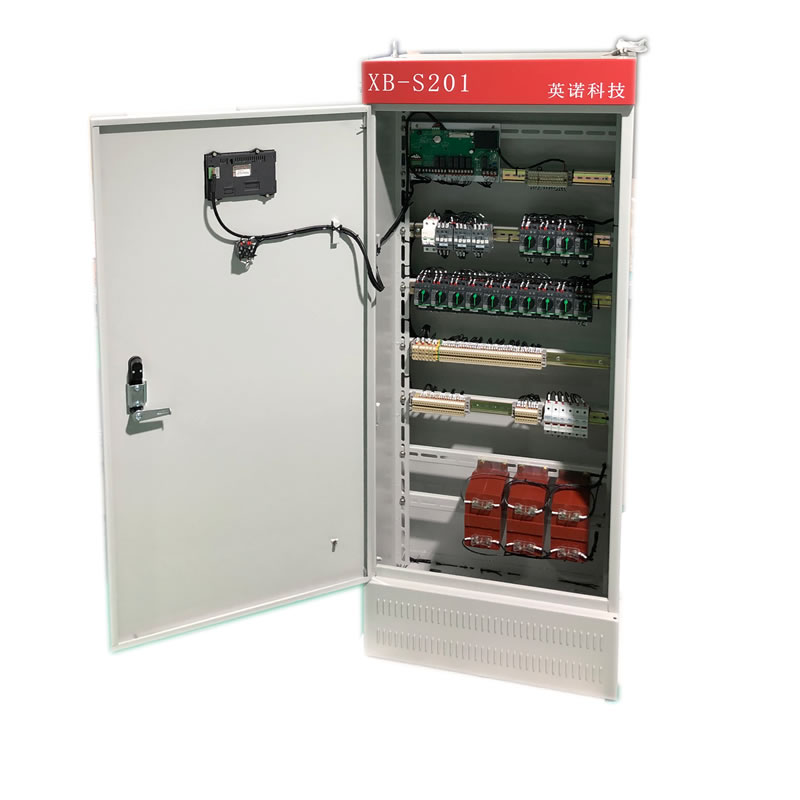

XB-S201特種變壓器智能測溫裝置
| 安裝方式： | 落地式 |
| 外觀尺寸： | 1500mmx600mmx400mmm (高X寬X深) |
| 底部安裝尺寸： | 300mmx400mm（孔間距）（安裝孔4xφ14） |
